SWP-C无伸缩短式十字万向联轴器

SWP十字万向联轴器采用剖分式叉头布局，与SWC十字万向联轴器使用的场合相近，主要运用在重载大型装备领域，回转直径可达1200mm。

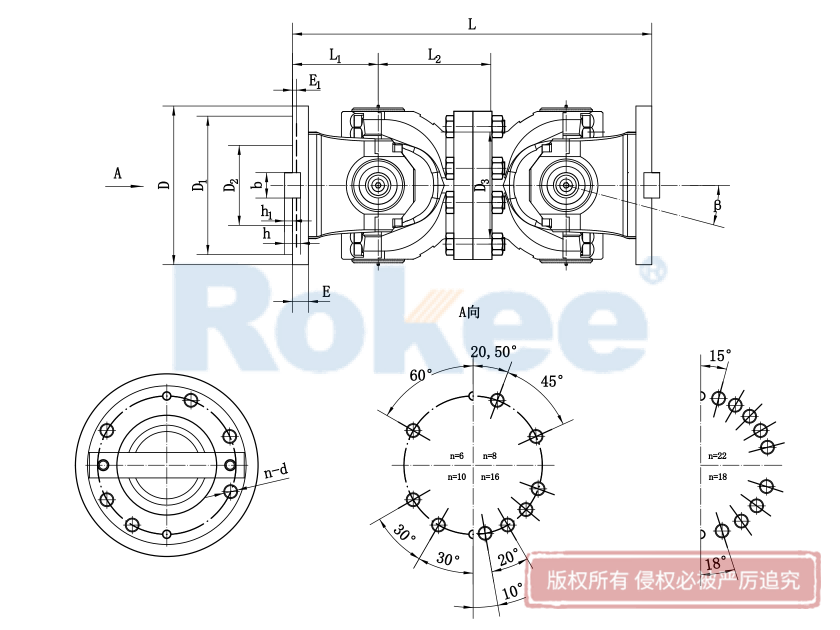

型号	回转直径	公称转矩	疲劳转矩	轴线折角	尺寸/mm									转动惯量 I/kg.m²	重量 m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角
	D mm	Tn kN.m	Tf kN.m	β (0)
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160C	160	16	8	≤10	340	140	95	15	4	20X12	6	85	6-13	0.11	31
SWP180C	180	20	10	≤10	380	155	105	15	4	24X14	7	95	6-15	0.17	42
SWP200C	200	31.5	16	≤10	440	175	125	17	5	28X16	8	110	8-15	0.29	59
SWP225C	225	40	20	≤10	520	196	135	20	5	32X18	9	130	8-17	0.51	80
SWP250C	250	63	31.5	≤10	540	218	150	25	5	40X25	12.5	135	8-19	0.93	119
SWP285C	285	90	45	≤10	600	245	170	27	7	40X30	15	150	8-21	1.88	179
SWP315C	315	140	63	≤10	680	280	185	32	7	40X30	15	170	10-23	2.88	232
SWP350C	350	180	90	≤10	740	310	210	35	8	50X32	16	185	10-23	4.59	300
SWP390C	390	250	112	≤10	820	345	235	40	8	70X36	18	205	10-25	8.64	432
SWP430C	435	355	160	≤10	940	385	255	42	10	80X40	20	235	16-28	17.41	688
SWP480C	480	450	224	≤10	1060	425	275	47	12	90X45	22.5	265	16-31	28.25	904
SWP550C	550	710	315	≤10	1160	492	320	50	12	100X45	22.5	290	16-31	49.49	1309
SWP600C	600	1000	500	≤10	1440	544	380	55	15	90X55	27.5	360	22-34	87.17	1377
SWP640C	640	1250	630	≤10	1540	575	385	60	15	100X60	30	385	18-38	152.76	2635

SWP-C型无伸缩短型十字轴式万向联轴器是一种常用的机械传动装置。

主要特点

SWP-C型无伸缩短型十字轴式万向联轴器广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中，用于传递转矩和运动。

在选型时，需要根据传动系统的实际需求和工作环境，选择合适的联轴器型号和规格。同时，还需要考虑联轴器的安装、维护和成本等因素。

对于SWP-C型十字万向联轴器的计算转矩，需要按照相关标准进行计算。在计算过程中，需要考虑联轴器的公称转矩、工作转速、轴线折角以及载荷性质等因素。

在安装SWP-C型十字轴万向联轴器时，需要确保两轴的轴线对中良好，避免产生过大的轴线折角。同时，还需要按照相关规范进行安装和调试，确保联轴器的正常运转。

在使用过程中，需要定期对SWP-C型万向联轴器进行检查和维护。主要包括检查联轴器的磨损情况、润滑状态以及紧固件是否松动等。对于发现的问题需要及时进行处理，以确保联轴器的正常运转和延长使用寿命。

SWP-C型十字轴式万向联轴器具有诸多优点和广泛的应用领域。在选型、计算、安装和维护等方面需要严格按照相关规范和标准进行，以确保其正常运转和延长使用寿命。
