十字万向联轴器

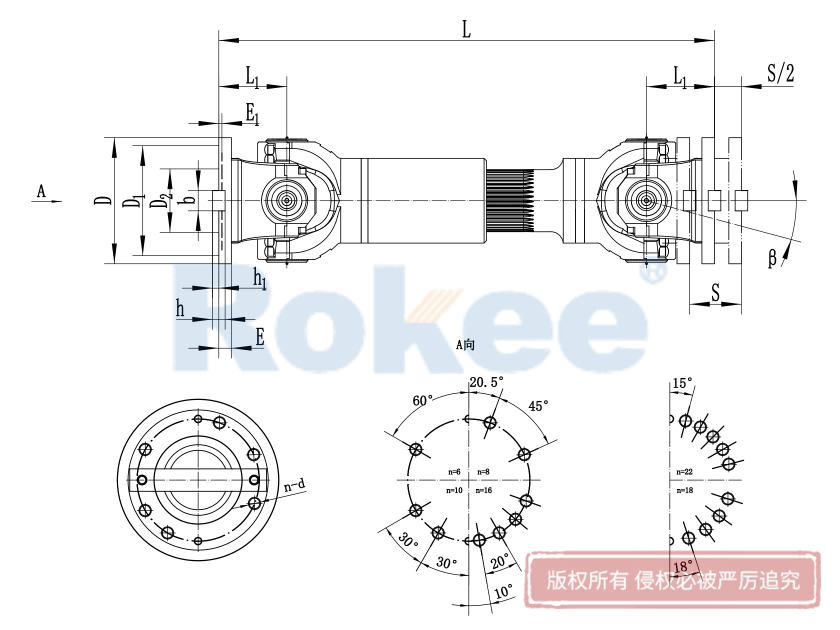

SWP-B有伸缩短式十字万向联轴器

SWP十字万向联轴器采用剖分式叉头布局，与SWC十字万向联轴器使用的场合相近，主要运用在重载大型装备领域，回转直径可达1200mm。

型号	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量	尺寸/mm									转动惯量 I/kg.m²	重量 m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量
	D mm	Tn kN.m	Tf kN.m	β (0)	S mm
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160B	160	16	8	≤10	50	585	140	95	15	4	20X12	6	85	6-13	0.14	44
SWP180B	180	20	10	≤10	60	640	155	105	15	4	24X14	7	95	6-15	0.23	56
SWP200B	200	31.5	16	≤10	70	730	175	125	17	5	28X16	8	110	8-15	0.36	75
SWP225B	225	40	20	≤10	76	830	196	135	20	5	32X18	9	130	8-17	0.61	108
SWP250B	250	63	31.5	≤10	80	860	218	150	25	5	40X25	12.5	135	8-19	0.98	138
SWP285B	285	90	45	≤10	100	1000	245	170	27	7	40X30	15	150	8-21	2.12	229
SWP315B	315	140	63	≤10	110	1120	280	185	32	7	40X30	15	170	10-23	3.8	309
SWP350B	350	180	90	≤10	120	1230	310	210	35	8	50X32	16	185	10-23	6.6	408
SWP390B	390	250	112	≤10	120	1310	345	235	40	8	70X36	18	205	10-25	10.5	539
SWP435B	435	355	160	≤10	150	1555	385	255	42	10	80X40	20	235	16-28	22.39	903
SWP480B	480	450	224	≤10	170	1740	425	275	47	12	90X45	22.5	265	16-31	38.21	1243
SWP550B	550	710	315	≤10	190	1905	492	320	50	12	100X45	22.5	290	16-31	61	1643
SWP600B	600	1000	500	≤10	210	2600	544	380	55	15	90X55	27.5	360	22-34	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	575	380	60	15	100X60	30	385	18-38	170.21	2720

SWP-B万向联轴器是一种十字轴式万向联轴器，具有伸缩短式的特点，广泛应用于各种重型机械中。

SWP-B万向轴主要由两个万向节叉、十字轴、轴承座等部件组成。其结构紧凑，传动效率高，能够联接两个不同轴线的传动轴系，实现角度的补偿和轴线的偏移。同时，该联轴器还具备伸缩功能，能够适应一定范围内的轴向位移。

SWP-B联轴器适用于轧制机械、起重运输机械以及其他需要联接两个不同轴线传动轴系的重型机械。

在安装SWP-B十字万向联轴器时，需要确保法兰接合面的清洁，避免存在防锈油脂等杂质。同时，需要按照规定的拧紧力矩拧紧法兰联接螺栓，确保联轴器的稳定性和可靠性。

在使用SWP-B十字轴万向联轴器时，应避免长期超载使用，以防止操作事故的发生。

在工作运转中，应经常观察万向联轴器是否发生异常的径向摆动和轴承发热等现象。一旦发现这些现象，应及时停机检查并维修。

SWP-B十字轴式万向联轴器是一种结构紧凑、传动效率高、适用范围广的重型机械传动部件。在安装和维护过程中，需要严格按照规定进行操作，以确保其正常运转和延长使用寿命。
