LZ柱销齿式联轴器

LZ柱销齿式联轴器基本参数

LZ柱销齿式联轴器，即LZ（ZL）型弹性柱销齿式联轴器，是一种利用若干非金属材料制成的柱销置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接的装置。

结构特点

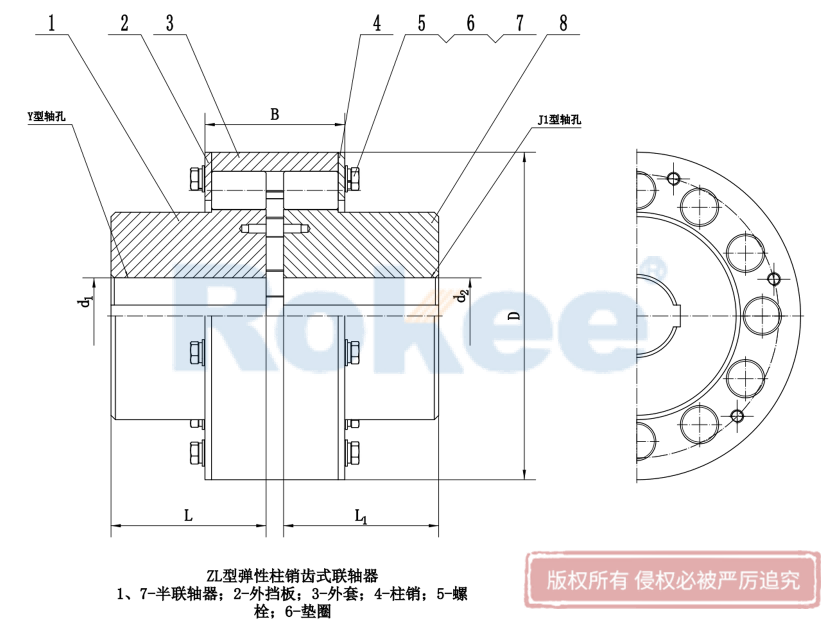

• LZ联轴器由两个半联轴器、柱销齿圈以及非金属弹性材料制成的柱销组成。


• 半联轴器和柱销齿圈通常采用数控加工，确保精度和互换性。


• 柱销孔的大小和长度根据所需传递的扭矩进行计算和设计。

主要优点

• ‌传递转矩大‌：在相同转矩时，LZ柱销齿式联轴器的回转直径通常比齿式联轴器小，因此体积小、质量轻，可部分代替齿式联轴器。


• ‌结构简单‌：与齿式联轴器相比，ZL弹性柱销齿式联轴器结构简单，组成零件较少，制造方便，无需使用齿轮加工机床。


• ‌维护方便‌：维修时只需拆下挡板即可更换尼龙柱销，操作简便。


• ‌自润滑材料‌：尼龙柱销为自润材料，无需润滑，节省润滑油并净化工作环境。


• ‌补偿偏移‌：具有一定的补偿两轴相对偏移的性能，适用于中等和较大功率传动。

ZL柱销齿式联轴器适用于同轴线的传动轴系，特别适用于对减振要求不高且噪声控制不是非常严格的工作部位。由于其具有确定的补偿轴系偏移能力和一般的减震性能，因此可用于中等和较大功率的传动系统。

选型时，应根据工作条件确定合适的类型，然后按轴的扭矩和转速来选定联轴器的具体尺寸。

安装时，应确保联轴器的孔径范围符合轴的直径，且规定的扭矩许用扭矩大于或等于工作扭矩。

尽管ZL联轴器具有诸多优点，但其减振动能相对较差，噪声较大，因此在对减振和噪声控制有严格要求的工作部位应慎用。

在使用过程中，应定期检查柱销的磨损情况，及时更换磨损严重的柱销，以确保联轴器的正常工作。

LZ弹性柱销齿式联轴器以其结构简单、制造方便、维护简便以及传递转矩大等优点，在中等和较大功率传动系统中得到了广泛应用。然而，在选择和使用时，也需要注意其减振性能和噪声控制方面的局限性。
