LZD柱销齿式联轴器

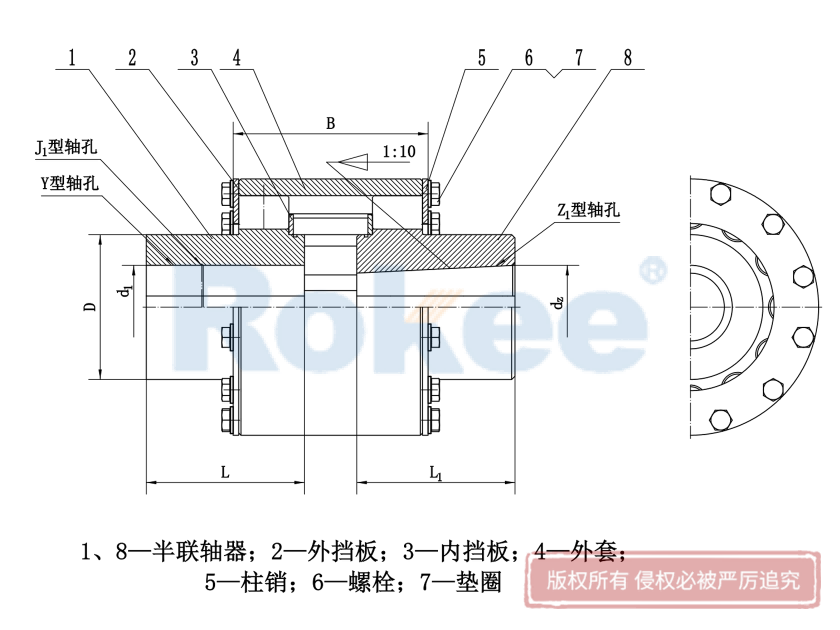

LZD柱销齿式联轴器联轴器的一端采用圆锥形轴孔设计，半联之间的间隙增加以利于轴端的固定空间。

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径 d1 d2	轴孔配合长度		D	B	S	转动惯量 Kg.m2	质量 m Kg
				Y型	J1、Z1型
				L	L1
ZLD1	100	4000	12 14	32	27	76	52	9	0.0007	0.73
			16 18	42	30
			19	42	30
			20 22	52	38		54	11
			24	52	38		54	11
ZLD2	250	4000	16 18	42	30	90	60	7	0.004	3.9
			19	42	30		60	7
			20 22	52	38		62	9
			24	52	38		62	9
			25 28	62	44		66	13
			30 32	82	60		70	17
ZLD3	630	4000	25 28	62	44	118	85	11	0.015	8.6
			30 32	82	60		89	15
			35 38	82	60		89	15
			40 42	112	84		95	21
ZLD4	1600	4000	40 42	112	84	158	115	21	0.057	18.1
			45 48
			50 55
			56
			60	142	107		122	28
ZLD5	4000	4000	50 55	112	84	192	115	21	0.14	29.2
			56	112	84		115	21
			60 63	142	107		112	28
			65 70
			71 75
			80	172	132		127	33
ZLD6	6300	3300	60 63	142	107	230	144	30	0.31	47.2
			65 70
			71 75
			80 85	172	132		149	35
			90 95	172	132		149	35
ZLD7	10000	2900	70 71	142	107	260	146	30	0.62	73
			75	142	107		146	30
			80 85	172	132		151	35
			90 95	172	132		151	35
			100 110	212	167		156	40
ZLD8	16000	2500	80 85	172	132	300	167	34	1.29	115
			90 95	172	132		167	34
			100 110	212	167		172	39
			120 125	212	167		172	39
			130	252	202		177	44
ZLD9	25000	2300	90 95	172	132	335	187	34	2.1	151
			100 110	212	167		192	39
			120 125	212	167		192	39
			130 140	252	202		197	44
			150	252	202		197	44
ZLD10	31500	2100	100 110	212	167	355	194	41	3.1	196
			120 125	212	167		194	41
			130 140	252	202		199	46
			150	252	202		199	46
			160 170	302	242		209	56
ZLD11	40000	2000	110 120	212	167	380	214	41	4.3	237
			125	212	167		214	41
			130 140	252	202		219	46
			150	252	202		219	46
			160 170	302	242		229	56
			180	302	242		229	56
ZLD12	63000	1700	130 140	252	202	445	231	48	9.9	399
			150	252	202		231	48
			160 170	302	242		241	58
			180	302	242		241	58
			190 200	352	282		251	68
ZLD13	100000	1500	150	252	202	515	262	44	16.6	502
			160 170	302	242		272	54
			180	302	242		272	54
			190 200	352	282		282	64

LZD柱销齿式联轴器的一端采用圆锥形轴孔设计，这种设计增加了半联轴器之间的间隙，有利于轴端的固定空间。其两个半联轴节凸缘的外缘和外套的内缘制成半径相同的半圆形凹槽，组合成柱销孔，以嵌入柱销。主动轴半联轴节通过柱销带动外套，外套再通过柱销带动从动轴半联轴节转动，从而实现扭矩的传递。

ZLD柱销齿式联轴器具有一系列的性能参数，以满足不同传动系统的需求。这些参数包括公称扭矩、许用转速、轴孔直径、轴孔配合长度等。

LZD弹性柱销齿式联轴器具有一定的补偿两轴相对偏移的能力，包括轴向、径向和角向的偏移。这种补偿能力使得联轴器在安装和运行过程中能够适应轴线的微小变化，保证传动的平稳性和可靠性。

ZLD弹性柱销齿式联轴器适用于同轴线的传动轴系，可部分代替齿形联轴器。其工作温度范围较广，一般在-20~+70℃之间。由于具有一定的补偿能力和一般的减震性能，LZD型联轴器在不要求严格控制噪音的环境场合中使用较为广泛。

LZD联轴器的安装相对简便，只需按照规定的步骤将半联轴器、外套和柱销等部件组装在一起即可。在维护方面，由于柱销通常采用自润材料（如尼龙），因此不需要额外的润滑。当柱销磨损或损坏时，可以方便地更换，无需移动半联轴器，从而减少了辅助工时和提高了生产效率。
