十字万向联轴器

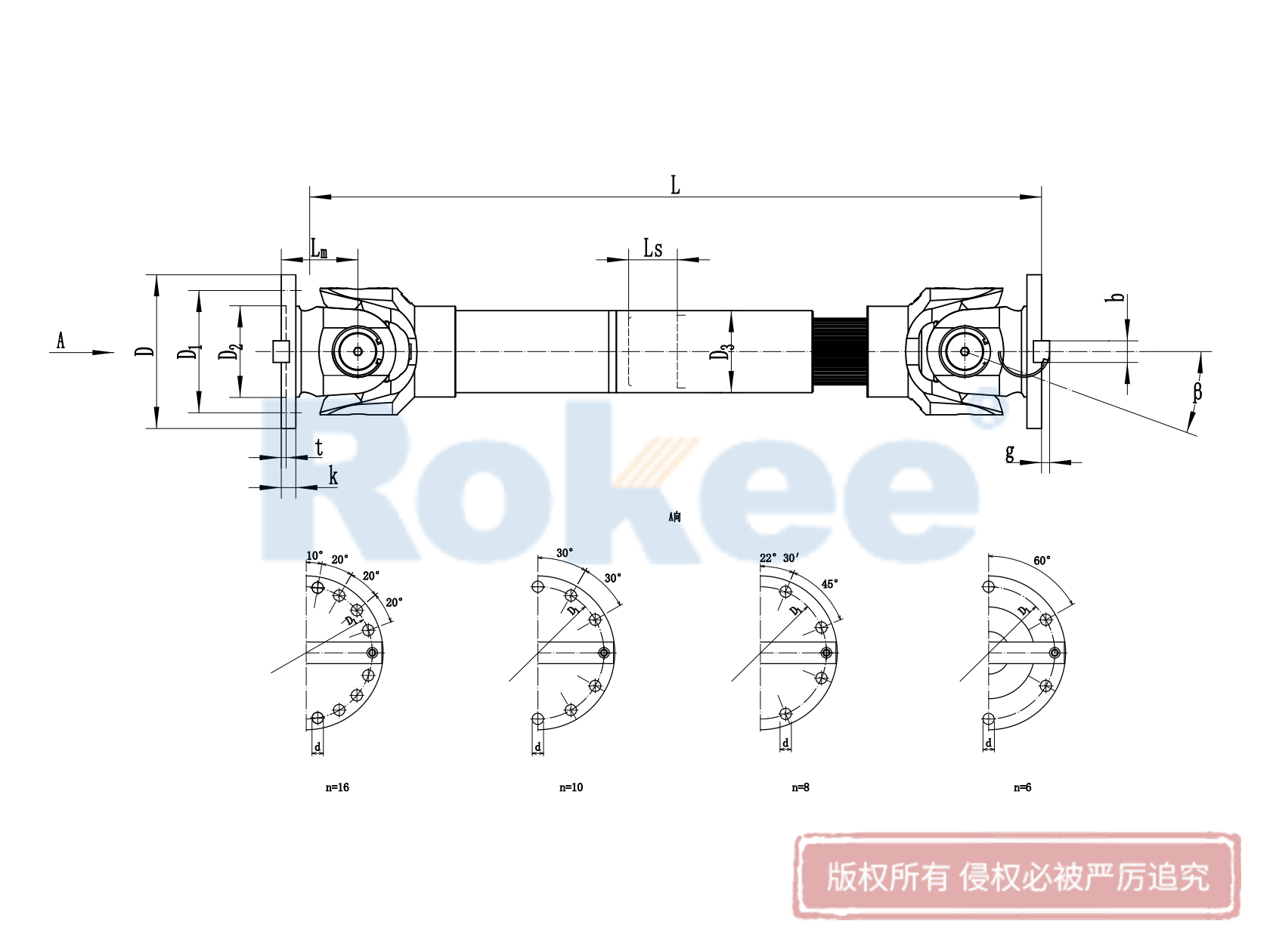

SWC-BH标准伸缩焊接式十字万向联轴器

SWC十字万向联轴器采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
																转动惯量I/kg·m²		质量m/kg
																Lmin	增长100	Lmin	增长100
																Lmin	增长100	Lmin	增长100
SWC100BH	100	1.25	0.63	25	55	390	84	57	60	55	6-9	7	2.5			0.0044	0.00019	6.1	0.35
SWC120BH	120	2.5	1.25	25	80	485	102	75	70	65	8-11	8	2.5			0.0109	0.00044	10.8	0.55
SWC150BH	150	5	2.5	25	80	590	130	90	89	80	8-13	10	3			0.0423	0.00157	24.5	0.85
SWC180BH	180	12.5	6.3	25	100	810	155	105	114	110	8-17	17	3			0.175	0.007	70	2.8
SWC225BH	225	40	20	15	140	920	196	135	152	120	8-17	20	5	32	9	0.538	0.0234	122	4.9
SWC250BH	250	63	31.5	15	140	1035	218	150	168	140	8-19	25	6	40	12.5	0.966	0.0277	172	5.3
SWC285BH	285	90	45	15	140	1190	245	170	194	160	8-21	27	7	40	15	2.011	0.051	263	6.3
SWC315BH	315	125	63	15	140	1315	280	185	219	180	10-23	32	8	40	15	3.605	0.0795	382	8
SWC350BH	350	180	90	15	150	1410	310	210	267	194	10-23	35	8	50	16	7.053	0.2219	582	15
SWC390BH	390	250	125	15	170	1590	345	235	267	215	10-25	40	8	70	18	12.164	0.2219	738	15
SWC440BH	440	355	180	15	190	1875	390	255	325	260	16-28	42	10	80	20	21.42	0.4744	1190	21.7
SWC490BH	490	500	250	15	190	1985	435	275	325	270	16-31	47	12	90	22.5	32.86	0.4744	1452	21.7
SWC550BH	550	710	355	15	240	2300	492	320	426	305	16-31	50	12	100	22.5	68.92	1.357	2380	34

SWC-BH万向联轴器，全称SWC-BH型标准伸缩焊接式十字轴式万向联轴器，是一种广泛应用于多个重机行业的机械轴系中传递转矩的重要工具。

SWC-BH万向联轴器在冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业中有着广泛的应用。其优异的性能使得它能够满足这些行业中对机械轴系传递转矩的高要求。

主要特点

‌较大的角度补偿能力‌：SWC-BH万向轴具有较大的角度补偿能力，能够适应两轴之间因制造误差、安装误差、轴受载而产生的变形等多种因素导致的相对位移。其轴线折角可达15°~25°，这使得它能够在各种复杂工况下保持稳定的传动性能。
‌结构紧凑合理‌：SWC-BH联轴器采用整体式叉头设计，结构紧凑合理，不仅提高了运载的可靠性，还使得整体尺寸更加小巧，便于安装和维护。
‌承载能力大‌：与回转直径相同的其它型式的联轴器相比，SWC-BH万向联轴器所传递的扭矩更大。这使得它在回转直径受限制的机械设备中具有更广泛的配套范围。
‌传动效率高‌：其传动效率高达98%~99.8%，用于大功率传动时，节能效果明显。这有助于降低设备的运行成本，提高整体经济效益。
‌运载平稳，噪声低‌：SWC-BH万向联轴器在运转过程中表现出良好的平稳性和低噪声特性，这有助于改善工作环境，降低操作人员的劳动强度。
‌装拆维护方便‌：该联轴器的结构设计使得装拆维护变得非常方便，这有助于降低设备的维护成本，提高设备的可靠性和使用寿命。
