GⅠCL型鼓形齿式联轴器

GICL鼓形齿式联轴器的内齿宽度较大，可以在传递扭矩的同时补偿较大的轴向位移。

GICL型鼓形齿式联轴器技术参数

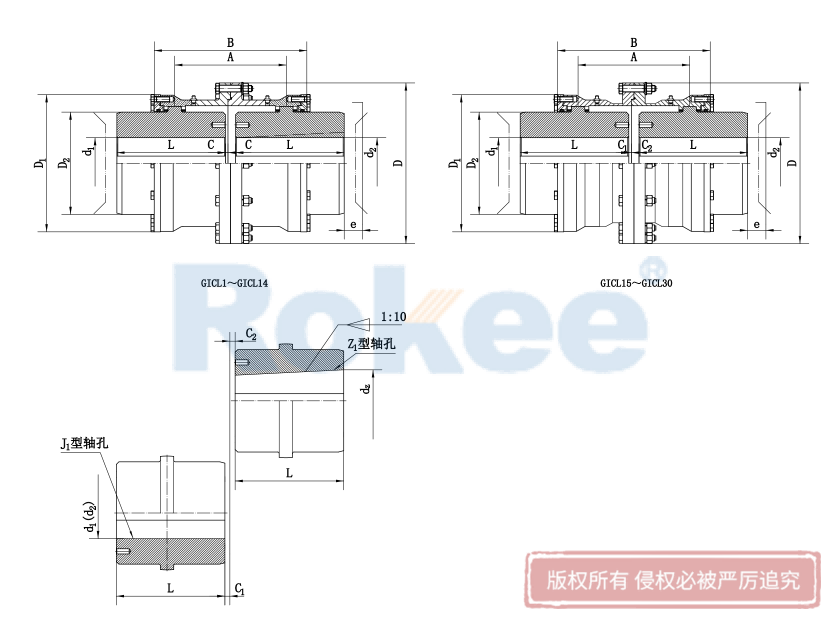

型号	公称转矩 Tn/N·m	许可转速 [n]/ r·min	轴孔直径	轴孔长度		D	D₁	D₂	C	C₁	C₂	e	转动惯性 Kg.㎡	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂,d₃	Y	J1.Z1
GICL1	630	4000	16,18,19	42	--	125	95	60	20	--	--	30	0.009	5.9
			20,22,24	52	38				10	--	24
			25,28	62	44				2.5	--	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	4000	25,28	62	44	144	120	75	10.5	--	29	30	0.02	9.7
			30,32,35,38	82	60				2.5	12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	4000	30,32,35,38	82	60	170	140	95	3	24.5	25	30	0.047	17.2
			40,42,45,48,50,55,56	112	60					17	28
			60	142	107					17	35
GICL4	3550	3600	30,32,35,38	82	60	195	165	115	14	37	32	30	0.091	24.9
			40,42,45,48,50,55,56	112	60				3	17	28
			60,63,65,70	142	107				3	17	35
GICL 5	5000	3300	40,42,45,48,50,55,56	112	84	225	183	130	3	25	28	30	0.167	38
			60,63,65,70,71,75	142	107					20	35
			80	172	132					22	43
GICL 6	7100	3000	48,50,55,56	112	84	240	200	145	6	35	35	30	0.267	48.2
			60,63,65,70,71,75	142	107				4	20	35
			80,85,90	172	132				4	22	43
GICL 7	10000	2680	60,63,65,70,71,75	142	107	260	230	160	4	25	35	30	0.453	68.9
			80,85,90,95	172	132					22	43
			100	212	167					22	48
GICL8	14000	2500	65,70,71,75	142	107	280	245	175	5	35	35	30	0.646	83.3
			80,85,90,95	172	132					22	43
			100,110	212	167					22	48
GICL9	18000	23500	70,71,75	142	107	315	270	200	10	45	45	30	1.036	110
			80,85,90,95	172	132				5	22	43
			100,110,120,125	212	167				5	22	49
GICL10	31500	21500	80,85,90,95	172	132	345	300	220	5	43	43	30	1.88	157
			100,110,120,125	212	167					22	49
			130,140	252	202					29	54
GICL11	40000	1880	100,110,120	212	167	380	330	260	6	29	49	40	3.28	217
			130,140,150	252	202						54
			160	302	242						64
GICL12	5600	1680	120	212	167	440	380	290	6	57	57	40	5.08	305
			130,140,150	252	202					29	55
			160,170,180	302	240					29	68
GICL13	80000	1530	140,150	252	202	480	420	320	7	54	57	40	10.06	419
			160,170,180	302	242					32	70
			190,200	352	282					32	80
GICL14	112000	1300	160,170,180	302	242	520	465	360	8	42	70	40	16.774	594
GICL14	112000	1300	190,200,220	352	282	520	465	360	8	32	80	40	16.774	594
GICL15	16000	1180	190,200,220	352	282	580	510	400	10	34	80	40	26.55	783
GICL15	16000	1180	240,250	410	330	580	510	400	10	38	--	40	26.55	783
GICL16	250000	1000	200,220	352	282	680	595	465	10	58	--	50	52.22	1134
			240,250,260	410	330					38
			280	470	380					38
GICL17	280000	980	220	352	282	720	645	495	10	74	--	50	69	1305
			240,250,260	410	330					39
			280,300	470	380					39
GICL18	355000	900	240,250,260	410	330	775	675	520	10	46	--	50	96.16	1626
GICL18	355000	900	280,300,320	470	380	775	675	520	10	41	--	50	96.16	1626
GICL19	450000	830	260	410	330	815	715	560	10	67	--	50	115.1	1773
			280,300,320	470	380					41
			340	550	450					41

GICL鼓形齿式联轴器属于刚挠性联轴器，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。其外齿分为直齿和鼓形齿两种齿形，其中鼓形齿是将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大。鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，形成齿面磨损和功率消耗。因此，鼓形齿式联轴器需在有良好密封的状态下工作。

GICL鼓形齿联轴器的技术参数包括轴孔直径、轴孔长度、转动惯量、润滑脂用量以及重量等。具体数值需根据具体型号和规格来确定。特别适用于低速重载工况，如冶金、矿山、起重运输等行业。同时，也适用于石油、化工、通用机械等各类机械的轴系传动。

在选型时，需根据工作条件、扭矩传递需求以及轴线偏差补偿能力等因素来确定合适的型号和规格。鼓形齿式联轴器需在有良好和密封的状态下工作，以确保其传动效率和使用寿命。同时，在安装和维护过程中，需注意保持GICL联轴器的清洁和润滑。

GICL型联轴器规格型号：GICL1联轴器，GICL2联轴器，GICL3联轴器，GICL4联轴器，GICL5联轴器，GICL6联轴器，GICL7联轴器，GICL8联轴器，GICL9联轴器，GICL10联轴器，GICL11联轴器，GICL12联轴器，GICL13联轴器，GICL14联轴器，GICL15联轴器，GICL16联轴器，GICL17联轴器，GICL18联轴器，GICL19联轴器。

《GⅠCL型鼓形齿式联轴器》发布于2020年7月3日，本文地址：https:///guxingchishilianzhouqi/gicl.html

  
