WJ起重卷筒联轴器

WJ卷筒联轴器是一种球面滚子联轴器，有带联接法兰的外套，球面滚子，半联轴器及内外盖板及密封系统组成，WJ联轴器能够传递较大扭矩及承受径向载荷。

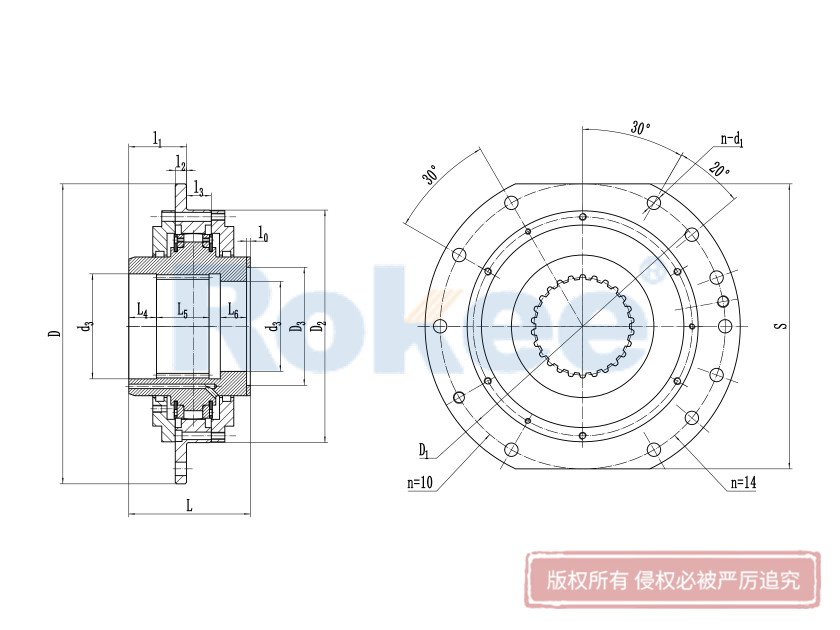

WJ系列卷筒用联轴器的基本参数

型号	公称转矩	许用径向	d	D	D-1	D2	D3	n-d1		d2	d3	S	L	l1	l2	l3	l4	l5	l6	l7	α/(°)	r	C	磨损刻度 M1	转动惯量	质量
型号	Tn/kN·m	力/kN	内花键	D	D-1	(H6)	D3	孔	螺栓	(M6)	(K6)	(h9)	L	l1	l2	l3	l4	l5	l6	l7	α/(°)	r	C	磨损刻度 M1	I/g·m	m/kg
WJ1	4	14.5	INT16Z×2.5m	250	220	160	85	6-14	M12	35	45	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	12
WJ1	4	14.5	INT17Z×2.5m	250	220	160	85	6-14	M12	38	48	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	11
WJ2	5	16.5	INT17Z×2.5m	280	250	180	90	6-14	M12	38	48	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	18
WJ2	5	16.5	INT15Z×3m	280	250	180	90	6-14	M12	40	50	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	17
WJ3	7.1	18.5	INT15Z×3m	320	280	200	95	6-18	M16	40	50	280	84	45	5	15	25	22	30	22	60	2.5	1.6	4	0.18	20.1
WJ3	7.1	18.5	INT18Z×3m	320	280	200	95	6-18	M16	50	60	280	84	45	5	15	25	22	30	22	60	2.5	2	4	0.18	19.8
WJ4	9	20	INT18Z×3m	340	300	220	130	6-18	M16	50	60	300	92	45	5	15	25	22	30	30	60	2.5	2	4	0.25	26.2
WJ4	9	20	INT22Z×3m	340	300	220	130	6-18	M16	60	70	300	92	45	5	15	25	22	35	25	60	2.5	2	4	0.25	26.3
WJ5	14	31	INT22Z×3m	360	320	240	150	6-18	M16	60	70	320	92	45	5	15	25	22	35	25	60	2.5	2	6	0.33	31.6
WJ5	14	31	INT27Z×3m	360	320	240	150	6-18	M16	70	85	320	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.33	30.9
WJ6	18	35	INT27Z×3m	380	340	260	160	6-18	M16	70	85	340	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.44	36.5
WJ6	18	35	INT18Z×5m	380	340	260	160	6-18	M16	80	100	340	127	45	5	15	25	37	50	25	60	2.5	2.5	6	0.44	37.5
WJ7	22.4	38.5	INT18Z×5m	400	360	280	170	6-18	M16	80	100	360	127	67	25	15	33	37	50	25	60	3	2.5	6	0.58	44.9
WJ7	22.4	38.5	INT22Z×5m	400	360	280	170	6-18	M16	100	120	360	137	67	25	15	33	37	55	30	60	3	2.5	6	0.58	42.9
WJ8	28	42	INT22Z×5m	420	380	310	200	6-18	M16	100	120	380	137	77	35	15	33	37	55	30	60	3	2.5	6	0.85	56
WJ8	28	42	INT26Z×5m	420	380	310	200	6-18	M16	120	140	380	157	77	35	15	33	37	70	35	60	3	3	6	0.85	54
WJ9	35.5	49	INT26Z×5m	450	400	340	230	6-22	M20	120	140	400	157	87	40	20	28	37	70	37	60	3	3	6	1.29	72
WJ9	35.5	49	INT30Z×5m	450	400	340	230	6-22	M20	140	160	400	167	87	40	20	28	37	75	40	60	3	3	6	1.29	70
WJ10	71	115	INT30Z×5m	550	500	420	280	6-22	M20	140	160	500	167	95	43	20	38	37	75	40	60	3	3	8	3.4	124
WJ10	71	115	INT34Z×5m	550	500	420	280	6-22	M20	160	180	500	182	95	43	20	38	37	85	45	60	3	3	8	3.4	120
WJ11	112	125	INT34Z×5m	580	530	450	300	8-22	M20	160	180	530	182	95	43	20	38	37	85	45	40	3	3	8	4.08	136
WJ11	112	125	INT38Z×5m	580	530	450	300	8-22	M20	180	200	530	192	95	43	20	38	37	95	45	40	3	4	8	4.08	132
WJ12	180	150	INT38Z×5m	650	600	530	360	8-22	M20	180	200	580	192	120	63	25	33	37	95	45	40	3	4	8	7.23	190
WJ12	180	150	INT26Z×8m	650	600	530	360	8-22	M20	190	222	580	207	120	63	25	33	37	105	45	40	3	4	8	7.23	187
WJ13	315	250	INT26Z×8m	680	630	560	400	24-22	M20	190	222	600	207	120	63	25	35	37	105	45	10	4	4	8	9.66	228
WJ13	315	250	INT30Z×8m	680	630	560	400	24-22	M20	220	254	600	222	120	63	25	35	37	120	45	10	4	5	8	9.66	220
WJ14	400	300	INT30Z×8m	710	660	600	440	24-26	M24	220	254	640	222	140	68	35	43	37	120	45	10	4	5	8	14.5	290
WJ14	400	300	INT34Z×8m	710	660	600	440	24-26	M24	250	286	640	237	140	68	35	43	37	135	45	10	4	5	8	14.5	285
WJ15	500	340	INT34Z×8m	780	730	670	500	24-26	M24	250	286	700	237	160	88	35	43	37	135	45	10	4	5	8	23.9	390
WJ15	500	340	INT38Z×8m	780	730	670	500	24-26	M24	280	318	700	262	160	88	35	43	37	150	55	10	4	5	8	23.9	382
WJ16	630	380	INT38Z×8m	850	800	730	550	24-26	M24	280	318	760	262	180	108	35	43	37	150	55	10	4	5	8	34.2	476
WJ16	630	380	INT44Z×8m	850	800	730	550	24-26	M24	320	366	760	287	180	108	35	43	37	170	60	10	4	6	8	34.2	466
WJ17	800	450	INT44Z×8m	950	900	840	630	24-26	M24	320	366	860	287	200	118	45	55	37	170	60	10	4	6	8	73.3	766
WJ17	800	450	INT50Z×8m	950	900	840	630	24-26	M24	360	420	860	352	200	118	45	55	52	220	60	10	4	8	8	73.3	716

WJ卷筒联轴器主要由带联接法兰的外套、球面滚子、半联轴器、内外盖板及密封系统等部件组成。这种结构使得WJ卷筒联轴器能够传递较大的扭矩并承受径向载荷。WJ型卷筒联轴器有多种型号，每个型号都有对应的公称转矩、许用径向力、尺寸等参数。这些参数的选择应根据实际使用需求来确定，以确保联轴器的性能和可靠性。

WJ卷筒联轴器具有补偿两轴相对位移的性能，能够适应一定范围内的轴向、径向和角向位移。WJ联轴器结构设计紧凑，重量轻，便于安装和维护。采用优质材料和先进制造工艺，确保联轴器的高可靠性和长寿命。WJ型卷筒联轴器的安装方式灵活多样，可根据实际需求选择中间法兰联接或直接联接等方式。

WJ卷筒联轴器广泛应用于起重机的起升机构中，作为减速机与卷筒的联接部件。同时，它也可用于其他类似机构的联接，传递转矩并支承径向载荷。

在安装WJ卷筒联轴器前，应检查配合表面是否清洁、无毛刺和油污等。对涂有防锈油脂的配合表面，应先清洗掉防锈油脂。联轴器的安装应严格按照说明书进行，确保各部件的正确装配和定位。在安装过程中，应注意保护密封系统，避免损坏或污染。WJ卷筒联轴器需要定期润滑以保持良好的工作状态。应根据使用说明书的要求，定期加注润滑油脂，并检查润滑状况。同时，应定期检查联轴器的磨损情况，及时更换磨损严重的部件。

WJ型联轴器的规格型号：WJ1联轴器，WJ2联轴器，WJ3联轴器，WJ4联轴器，WJ5联轴器，WJ6联轴器，WJ7联轴器，WJ8联轴器，WJ9联轴器，WJ10联轴器，WJ11联轴器，WJ12联轴器，WJ13联轴器，WJ14联轴器，WJ15联轴器，WJ16联轴器，WJ17联轴器。
