JMⅡJ型(带中间轴)金属膜片联轴器

JMIIJ金属膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，两端半联轴套均不带有沉孔。

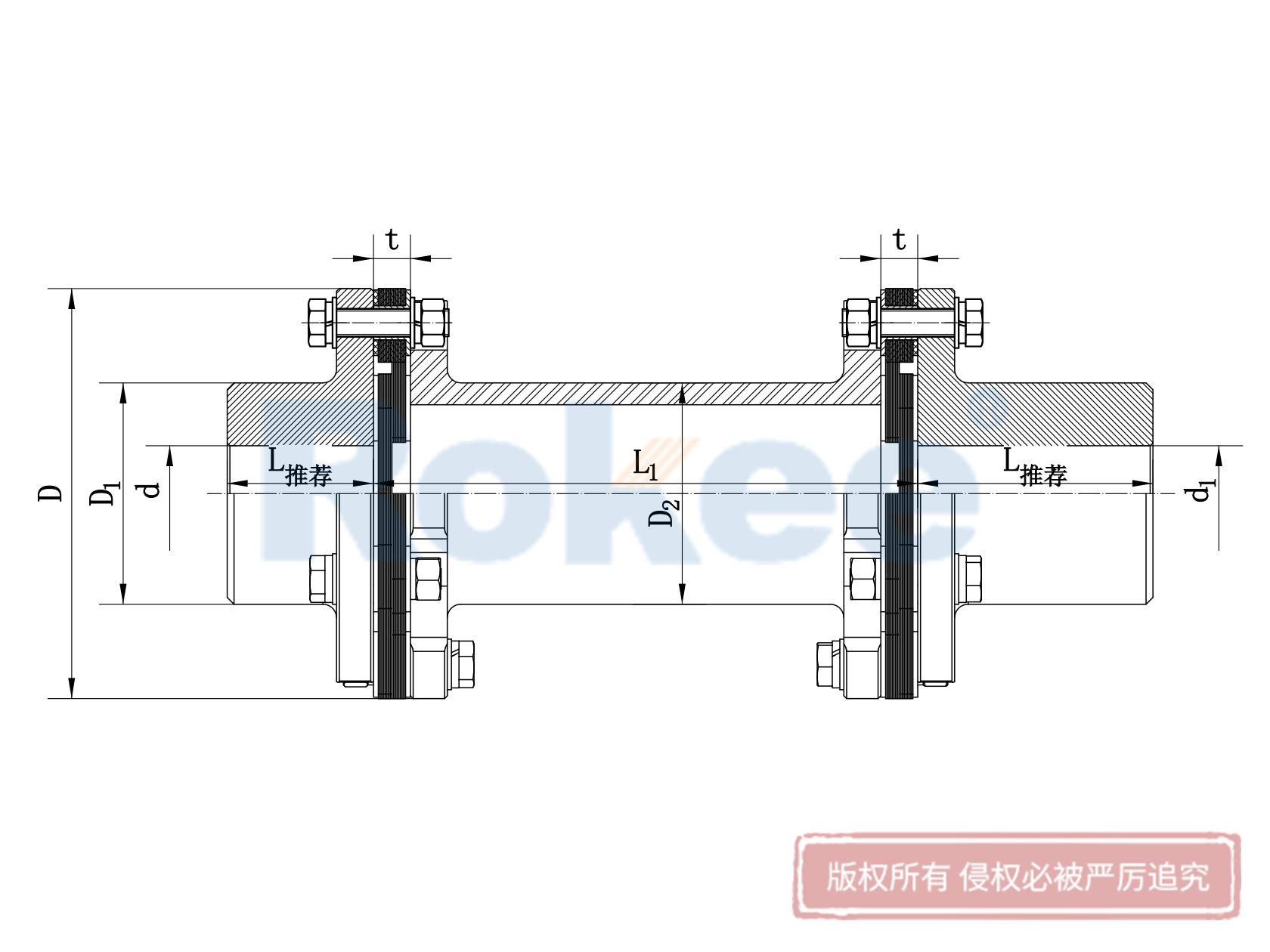

JMIIJ金属膜片联轴器,JMIIJ型带中间轴膜片联轴器,JMIIJ型膜片联轴器

JMIIJ金属膜片联轴器基本参数

型号	公称扭矩 N.m	瞬时转矩 N.m	转速 r/min	轴孔直径	轴孔长度 mm			D	D1	D2	重量kg		转动惯量
				轴孔直径	J 1 型	Y型	L(推荐 )				重量kg		转动惯量
				d1 、d2	L	L					L1 min质量	每增加1m	kg.m²
				d1 、d2	L	L					L1 min质量	每增加1m	kg.m²
JMⅡJ1	63	100	9300	20、22、24	38	52	40	92	70	8±0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
JMⅡJ2	100	200	8400	25、28	44	62	45	102	80	8±0.2	2.9	4.1	0.003
				30、32、35、38	60	82
				40、42、45	84	112
JMⅡJ3	250	400	6700	30、32、35、38	60	82	55	128	96	11±0.2	5.7	8	0.009
JMⅡJ3	250	400	6700	40、42、45、48、55	84	112	55	128	96	11±0.2	5.7	8	0.009
JMⅡJ4	500	800	5900	35、38	60	82	65	145	116	11±0.3	8.5	8	0.017
				40、42、45、48、55、56	84	112
				60、63、65	107	142
JMⅡJ5	800	1250	5100	40、42、45、48、55、56	84	112	75	168	136	14±0.3	12.5	12	0.034
JMⅡJ5	800	1250	5100	60、63、65、70、71、75	107	142	75	168	136	14±0.3	12.5	12	0.034
JMⅡJ6	1250	2000	4750	45、48、55、56	84	112	80	180	140	15±0.4	16.5	12	0.053
				60、63、65、70、71、75	107	142
				80	132	172
JMⅡJ7	2000	3150	4300	50、55、56	84	112	80	200	140	15±0.4	21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ8	2500	4000	4200	55、56	84	112	80	205	140	20±0.4	23	19	0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ9	3150	5000	4000	55、56	84	112	90	215	160	20±0.4	27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JMⅡJ10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23±0.5	36	21	0.191
JMⅡJ10	4000	6300	3650	80、85、90、95	132	172	100	235	170	23±0.5	36	21	0.191
JMⅡJ11	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	170	23±0.5	42	26	0.252
				80、85、90、95	132	172
				100	167	142
JMⅡJ12	6300	10000	3200	60、63、65、70、71、75	107	172	110	270	190	23±0.5	50	26	0.349
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27±0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ14	10000	16000	2700	70、71、75	107	142	125	320	220	27±0.6	78	47	0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
JMⅡJ15	12500	20000	2450	75	107	142	140	350	240	32±0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130	202	142
JMⅡJ16	16000	25000	2300	90、95	132	172	145	370	250	32±0.7	125	72	1.63
				100、110、120、125	167	212
				130、140	202	252
JMⅡJ17	20000	31500	2150	90、95	132	172	165	400	290	32±0.7	160	72	2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	172
JMⅡJ18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38±0.9	220	72	3.99
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ19	31500	50000	1850	120、125	167	212	185	460	320	38±0.9	245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ20	35500	56000	1800	120、125	167	212	200	480	350	38±0.9	275	89	6028
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ21	40000	63000	1700	120、125	167	212	210	500	370	38±0.5	320	89	7.68
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ22	50000	80000	1600	140、150	202	252	220	540	380	44±0.1	400	110	11.6
				160、170、180	242	302
				190、200、220	282	352
JMⅡJ23	63000	100000	1450	140、150	202	252	240	600	410	50±0.1	560	145	19.8
				160、170、180	242	302
				190、200、220	282	352
				240	330	410
JMⅡJ24	80000	125000	1400	160、170、180	242	302	255	620	440	50±0.1	620	145	23.6
				190、200、220	282	352
				240、250	330	410
JMⅡJ25	90000	140000	1300	180	242	302	275	660	480	50±0.1	740	145	31.9
				190、200、220	282	352
				240、250、260	330	410
				280	380	470
JMⅡJ26	112000	180000	1200	180	242	302	295	720	510	60±1.4	970	190	50.4
				190、200、220	282	352
				240、250、260	330	410
				280、300	380	470
JMⅡJ27	140000	200000	1150	220	282	352	300	740	520	60±1.4	1050	190	57
				240、250、260	330	410
				280、300	380	470
JMⅡJ28	160000	224000	1100	240、250、260	330	410	320	770	560	60±1.4	1200	215	69.4
JMⅡJ28	160000	224000	1100	280、300	380	470	320	770	560	60±1.4	1200	215	69.4
JMⅡJ29	180000	280000	1050	250、260	330	410	350	820	600	60±1.4	1400	215	95.5
				280、300、320	380	470
				340	450	550
JMⅡJ30	280000	450000	1000	280、300、320	380	470	350	875	620	50±1.6	1400	235	96.5
JMⅡJ30	280000	450000	1000	340、360	450	550	350	875	620	50±1.6	1400	235	109.5
JMⅡJ31	400000	630000	930	300、320	380	470	350	935	630	60±1	1800	290	142
				340、360、380	450	550							152
				400	540	650							162
JMⅡJ32	450000	710000	880	320	380	470	380	1030	690	60±1	2250	330	194
				340、360、380	450	550							224
				400、420	540	650							240
JMⅡJ33	560000	900000	820	360、380	450	550	400	1080	726	66±2.2	2750	390	271
JMⅡJ33	560000	900000	820	400、420、440、450、460	540	650	400	1080	726	66±2.2	2750	390	325
JMⅡJ34	1000000	1600000	740	400、420、440、450、460	540	650	460	1160	836	70±2.3	3500	450	387
JMⅡJ34	1000000	1600000	740	460、480、500	540	650	460	1160	836	70±2.3	3500	450	465
JMⅡJ35	1400000	2240000	680	440、450、460、480、500	540	650	520	1290	946	82±2.6	5000	570	750
JMⅡJ35	1400000	2240000	680	530、560	680	800	520	1290	946	82±2.6	5000	570	810
JMⅡJ36	2000000	3150000	620	480、500	540	650	570	1410	1040	92±2.8	6600	710	1050
JMⅡJ36	2000000	3150000	620	530、560、600	680	800	570	1410	1040	92±2.8	6600	710	1290
JMⅡJ37	2800000	4000000	570	450、460、480、500	540	640	610	1530	1100	105±3	8400	880	1630
JMⅡJ37	2800000	4000000	570	530、560、600、630	680	800	610	1530	1100	105±3	8400	880	1950
JMⅡJ38	4000000	6000000	520	560、600、630	680	800	670	1670	1210	115±3.7	11000	1050	2670
JMⅡJ38	4000000	6000000	520	670、710	780	-	670	1670	1210	115±3.7	11000	1050	3030
JMⅡJ39	5000000	8000000	480	600、630	680	800	730	1830	1320	125±3.7	14500	1350	4060
JMⅡJ39	5000000	8000000	480	670、710、750	780		730	1830	1320	125±3.7	14500	1350	4800
JMⅡJ40	6300000	10000000	430	670、710、750	780	-	800	2000	1450	130±4	19000	1600	6600
JMⅡJ40	6300000	10000000	430	800、850	880	-	800	2000	1450	130±4	19000	1600	7500
JMⅡJ41	8000000	12500000	400	750	780	-	800	2200	1600	140±4.4	25000	1850	10400
JMⅡJ41	8000000	12500000	400	800、850	880	-	800	2200	1600	140±4.4	25000	1850	11900
JMⅡJ42	10000000	16000000	350	800、850	880	-	960	2400	1760	140±4.4	32000	2100	15200
JMⅡJ42	10000000	16000000	350	900、950	980	-	960	2400	1760	140±4.4	32000	2100	17400

JMIIJ膜片联轴器是一种高性能的金属弹性元件挠性联轴器，JMIIJ型膜片联轴器由几组膜片用螺栓交错地与两半联轴器联接而成，每组膜片由数片叠集而成。这种结构使得联轴器具有较大的挠性和补偿能力，能够准确传递转速，运转无转差。同时，膜片联轴器不用润滑，结构紧凑，强度高，使用寿命长。

JMIIJ双膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移。当两轴存在相对位移时，膜片会发生弹性变形，从而吸收和缓解位移带来的冲击和振动。这种工作原理使得膜片联轴器具有很好的减震降噪性能。

性能优势

‌补偿能力强‌：JMIIJ膜片式联轴器能够补偿两轴线的相对位移，包括轴向、径向和角向位移，适用于各种复杂工况。
‌传动效率高‌：在传动中，JMIIJ联轴器的传动效率高达99.86%，特别适用于中、高速大功率传动。
‌适应性强‌：JMIIJ型联轴器适应高温和恶劣环境，并能在有冲击、振动条件下安全运行。
‌结构简单‌：JMIIJ膜片型联轴器结构简单、重量轻、体积小、装拆方便，无需移动机器即可进行装拆。
‌减震降噪‌：JMIIJ带中间轴膜片联轴器具有明显的减震作用，无噪声、无磨损，能够提升设备的运行稳定性和可靠性。

JMIIJ金属膜片联轴器广泛用于各种机械装置的轴系传动，如水泵、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空、舰艇高速动力传动系统等。

在选型时，用户应根据设备的工况需求、轴径大小、转速高低等因素来选择合适的JMIIJ膜片联轴器型号。同时，为了满足不同用户的特殊需求，Rokee还提供加工定制服务，可以根据用户的具体要求来定制联轴器的尺寸、材质等参数。

JMIIJ型联轴器的规格型号：JMIIJ1联轴器，JMIIJ2联轴器，JMIIJ3联轴器，JMIIJ4联轴器，JMIIJ5联轴器，JMIIJ6联轴器，JMIIJ7联轴器，JMIIJ8联轴器，JMIIJ9联轴器，JMIIJ10联轴器，JMIIJ11联轴器，JMIIJ12联轴器，JMIIJ13联轴器，JMIIJ14联轴器，JMIIJ15联轴器，JMIIJ16联轴器，JMIIJ17联轴器，JMIIJ18联轴器，JMIIJ19联轴器，JMIIJ20联轴器，JMIIJ21联轴器，JMIIJ22联轴器，JMIIJ23联轴器，JMIIJ24联轴器，JMIIJ25联轴器，JMIIJ26联轴器，JMIIJ27联轴器，JMIIJ28联轴器，JMIIJ29联轴器，JMIIJ30联轴器，JMIIJ31联轴器，JMIIJ32联轴器，JMIIJ33联轴器，JMIIJ34联轴器，JMIIJ35联轴器，JMIIJ36联轴器，JMIIJ37联轴器，JMIIJ38联轴器，JMIIJ39联轴器，JMIIJ40联轴器，JMIIJ41联轴器，JMIIJ42联轴器
