WGC型(垂直安装)鼓形齿式联轴器

WGC鼓形齿式联轴器专为需要垂直传动的场合设计，适用于一些垂直布置的传动系统。

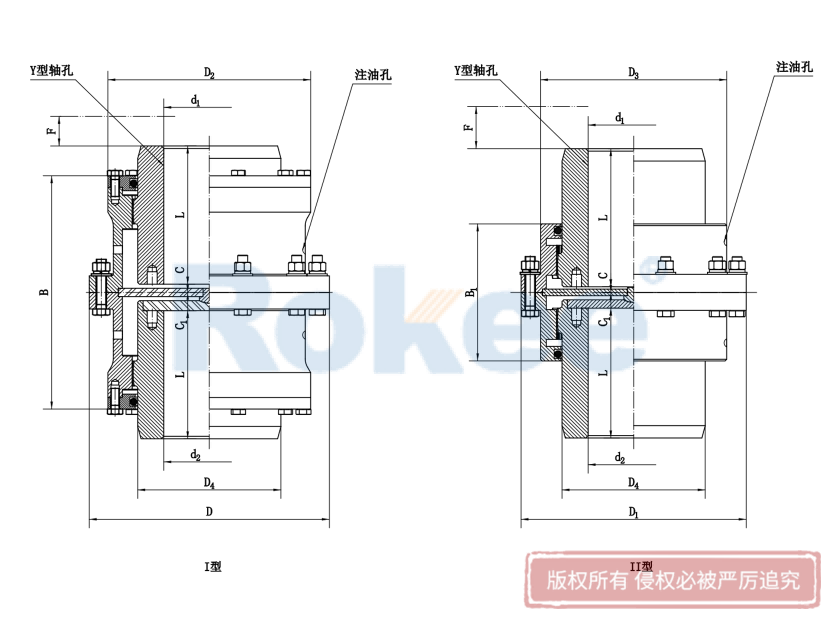

WGC型鼓形齿式联轴器基础参数

型号	公称转矩Tn/N.m	许用转速 [n] /r.min^-1	轴孔直径	轴孔长度	D	D1	D2	D3	D4	B	B1	F	C		C1	质量		转动惯量		润滑脂/kg
			d1、d2	轴孔长度									C			kg		kg.m²		Ⅰ		Ⅱ
			d1、d2	Y									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	上	下	上、下
WGC1	710	7500	12、14	32	122	115	98	88	60	116	100	30	30	-	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16、18、19	42									20	14	20
			20、22、24	52									10	6	14
			25、28	62									6	6
			30、32、35、38	82
			40、42	112
WGC2	1250	6700	22、24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25、28	62									10		16
			30、32、35、38	82									7
			40、42、45、48、50 、55、56	112									7
WGC3	2500	6300	22、24	52	170	165	140	125	90	160	108	30	33	7	33	17	17.8	0.047	0.033	0.17	0.07	0.11
			25、28	62									23		23
			30、32、35、38	82									7		20
			40、42、45、48、50 、55、56	112
			60、63	142
WGC4	4500	5600	30、32、35、38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40、42、45、48、50 、55、56	112									7
			60、63、65、70、71 、75	142
			80	172
WGC5	7100	5300	30、32、35、38	82	225	215	180	168	128	200	126	30	23	8	28	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40、42、45、48、50 、55、56	112									8
			60、63、65、70、71 、75	142
			80、85、90	172
WGC6	10000	5000	32、35、38	82	245	230	200	185	145	224	134	30	35	10	35	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40、42、45、48、50 、55、56	112									10		28
			60、63、65、70、71 、75	142
			80、85、90、95	172
			100	212
WGC7	14000	4500	32、35、38	82	272	265	230	210	160	244	148	30	45	10	45	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40、42、45、48、50 、55、56	112									15		28
			60、63、65、70、71 、75	142									10
			80、85、90、95	172
			100、110	212
WGC8	20000	4250	55、56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60、63、65、70、71 、75	142									10
			80、85、90、95	172
			100、110、120、125	212
WGC9	25000	4000	65、70、71、75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80、85、90、95	172
			100、110、125	212
			130、140	252
WGC10	40000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80、85、90、95	172									10
			100、110、120、125	212
			130、140、150	252
			160	320
WGC11	56000	3000	85、90、95	172	412	385	345	325	256	360	224	30	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100、110、120、125	212									14
			130、140、150	252
			160、170、180	302
WGC12	80000	2800	120、125	212	440	435	375	360	288	414	250	30	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130、140、150	252
			160、170、180	302
			190、200	352
WGC13	112000	2500	140、150	252	490	480	425	400	320	470	272	30	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160、170、180	302
			190、200、220	352
WGC14	16000	2300	160、170、180	302	545	540	462	440	362	530	316	30	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190、200、220	352
			240、250、260	410

WGC鼓形齿式联轴器是一种专为垂直传动场合设计的联轴器，WGC鼓形齿联轴器主要由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。其外齿采用鼓形齿设计，即将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大。这种设计使得联轴器在工作时，两轴产生相对角位移时，内外齿的齿面能够周期性作轴向相对滑动，从而允许较大的角位移，并能补偿两联接轴因轴线不重合引起的角误差、轴向和径向安装误差。

WGC鼓型齿式联轴器适用于一些垂直布置的传动系统，如冶金机械、重型机械等。其结构紧凑、回转半径小、承载能力大，在相同的内齿套外径和联轴器外径下，承载能力平均比直齿式联轴器提高15%~20%。同时，其传动效率高，可达99.7%，噪声相对较低，维修周期长。根据密封端盖的不同，WGC鼓形齿式联轴器还可分为I型和II型。I型密封端盖为分离型，齿间距较大，允许较大的径向位移；II型密封端盖为整体型，齿间距小，结构紧凑，转动惯量小。

WGC鼓形齿式联轴器虽然具有诸多优点，但并不能缓冲、减振，因此不适用于高速、高精度的轴系传动。在起动频繁、正反转多变的工况下，也不宜采用WGC鼓形齿式联轴器。此外，WGC联轴器需要润滑和密封，且价格相对较贵，在选择和使用时需综合考虑成本效益。

WGC型联轴器的规格型号：WGC1联轴器，WGC2联轴器，WGC3联轴器，WGC4联轴器，WGC5联轴器，WGC6联轴器，WGC7联轴器，WGC8联轴器，WGC9联轴器，WGC10联轴器，WGC11联轴器，WGC12联轴器，WGC13联轴器，WGC14联轴器。
