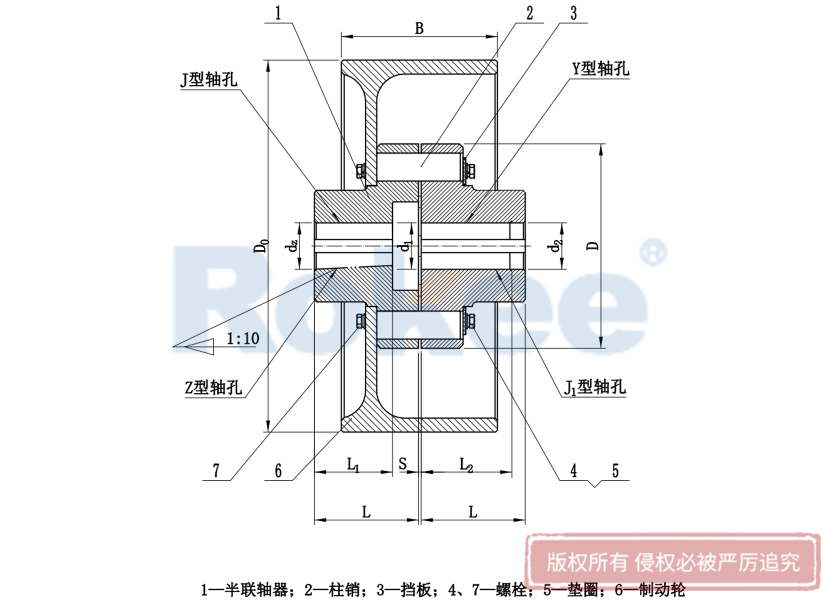

LXZ/HLL Flexible Pin Coupling

With Brake Wheel

LXZ(HLL) Flexible Pin Coupling is designed with a brake wheel, suitable for situations where braking is required.

Model	Old Model	Nominal Torque N ·m	Allowable Rotating Speed rpm	Shaft Hole Diameter mm	Shaft Hole Length mm			D₀	D	B	B₁	S	Allowable Radial Compensation Amount			Rotational Inertia kg ·m²	Weight kg
				Shaft Hole Diameter mm	Y型	J₁、J、Z型		D₀	D	B	B₁	S	Axial	Radial	Angular Orientation
				d₁、d₂ 、d_z	L	L₁	L	mm							Angular Orientation
LXZ1	HLL1	560	5600	20、22、24	52	38	52	200	120	85	42	2.5	±1	0.15	≤0°30'	2.18	11
				25、28	62	44	62
				30、32、35	82	60	82
LXZ2	HLL2	1250	3750	30、32、35、38	82	60	82	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ2	HLL2	1250	3750	40、42、45、48	112	84	112	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ3	HLL3	1250	2430	30、32、35、38	82	60	82	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ3	HLL3	1250	2430	40、42、45、48	112	84	112	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ4	HLL4	2500	2430	40、42、45、48、50、56	112	84	112	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ4	HLL4	2500	2430	60、63	142	107	142	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ5	HLL5	2500	1900	40、42、45、48、50、55、56	112	84	112	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ5	HLL5	2500	1900	60、63	142	107	142	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ6	HLL6	3150	1900	50、55、56	112	84	112	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ6	HLL6	3150	1900	60、63、65、70、71、75	142	107	142	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ7	HLL7	3150	1500	50、55、56	112	84	112	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ7	HLL7	3150	1500	60、63、65、70、71、75	142	107	142	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ8	HLL8	6300	1900	60、63、65、70、71、75	142	107	142	400	280	168	84	4	±2	0.2		161.7	88
LXZ8	HLL8	6300	1900	80、85	172	132	172	400	280	168	84	4	±2	0.2		161.7	88
LXZ9	HLL9	6300	1500	60、63、65、70、71、75	142	107	142	500	280	210	105	4	±2	0.2		129.2	113
LXZ9	HLL9	6300	1500	80、85	172	132	172	500	280	210	105	4	±2	0.2		129.2	113
LXZ10	HLL10	11200	1500	70、71、75	142	107	142	500	320	210	105	4	±2	0.2		156	156
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ11	HLL11	11200	1220	70、71、75	142	107	142	630	320	265	132	4	±2	0.2		314	187
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ12	HLL12	16000	1220	80、85、90、95	172	132	172	630	360	265	132	5	±2	0.2		328	326
LXZ12	HLL12	16000	1220	100、110、120、125	212	167	212	630	360	265	132	5	±2	0.2		328	326
LXZ13	HLL13	22400	1080	100、110、120、125	212	167	212	710	410	298	149	5	±2	0.2		713	337
LXZ13	HLL13	22400	1080	130、140	252	202	252	710	410	298	149	5	±2	0.2		713	337
LXZ14	HLL14	35500	1080	110、120、125	212	167	212	710	480	298	149	6	±2.5	0.25		849	458
				130、140、150	252	202	252
				160、170、180	302	242	302
LXZ15	HLL15	35500	950	110、120、125	212	167	212	800	480	335	168	6	±2.5	0.25		1231	504
				130、140、150	252	202	252
				160、170、180	302	242	302

Item	LX1	LX2	LX3	LX4	LX5	LX6	LX7	LX8	LX9	LX10	LX11	LX12	LX13	LX14
Item	—	LXZ1	LXZ2 LXZ3	LXZ4 LXZ5	LXZ6 LXZ7	LXZ8 LXZ9	LXZ10 LXZ11	LXZ12	LXZ13	LXZ14 LXZ15	—	—	—	—
Axial / mm	±0.5	±1	±1	±1.5	±1.5	±2	±2	±2	±2	±2.5	±2.5	±2.5	±3	±3
Radial / mm	0.15	0.15	0.15	0.15	0.15	0.20	0.20	0.20	0.20	0.25	0.25	0.25	0.25	0.25
Angular Orientation	≤0° 30'
