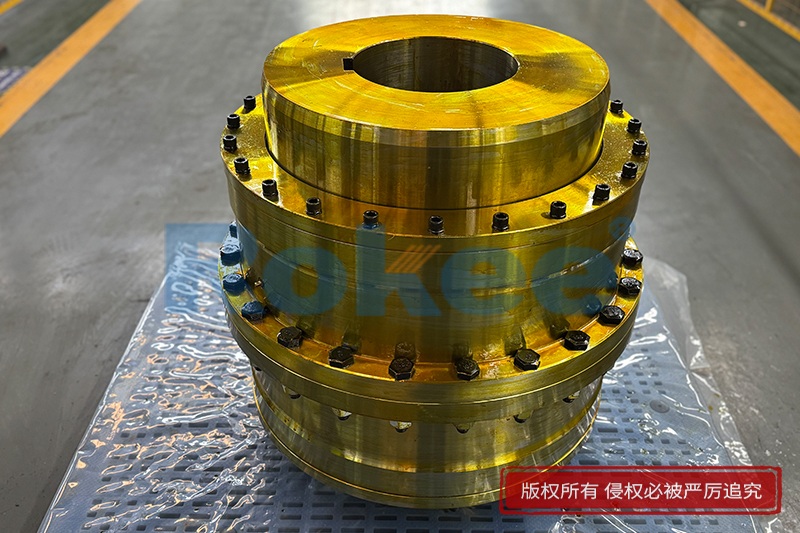

齿式联轴器构造

齿式联轴器作为机械传动系统中的关键部件，广泛应用于各类工业设备中。齿式联轴器是一种可移式刚性联轴器，其核心构造由以下几个主要部件组成：

1. 内齿圈‌：带有内齿的环形部件，通常与半联轴器固定连接


2. 外齿轴套‌：带有外齿的凸缘半联轴器，与内齿圈啮合


3. 端盖‌：用于封闭和保护内部齿轮结构，小尺寸联轴器中可能与内齿圈做成整体式

齿式联轴器按照外齿轴套轴向齿形的不同，可分为三种主要形式：直齿齿式联轴器、鼓形齿式联轴器和特殊鼓形齿式联轴器。其中，鼓形齿式联轴器因其优越的性能已成为主流选择。

齿式联轴器通过内外齿的啮合来实现两轴间的扭矩传递和旋转运动同步。其工作原理具有以下特点：

1. ‌扭矩传递‌：主动轴通过半联轴器的外齿与从动轴的内齿啮合，将旋转动力传递至从动轴


2. ‌位移补偿‌：当两轴存在相对位移时，内外齿的齿面可作轴向相对滑动，从而补偿一定范围内的轴线偏差


3. ‌润滑需求‌：由于齿面周期性滑动会产生磨损，因此需要良好的润滑和密封条件

在工作过程中，内外齿的啮合状态会随着两轴的相对位移而变化，这就要求联轴器具备足够的齿侧间隙来适应这些变化，同时保持良好的传动性能。

鼓形齿式联轴器是齿式联轴器中的先进类型，与传统直齿联轴器相比具有显著优势：

1. ‌齿形设计‌：外齿制成球面，球面中心位于齿轮轴线上，齿侧间隙较一般齿轮大


2. ‌性能优势‌：
   承载能力比直齿联轴器提高15-20%
   许用角位移可达1°30'，比直齿联轴器提高50%
   改善了齿面接触条件，避免了直齿齿端棱边挤压造成的应力集中
   传动效率高达99.7%


3. ‌安装便利‌：外齿套齿端呈喇叭形状，使内外齿装拆十分方便

鼓形齿的设计使得联轴器能够更好地适应轴线间的角向偏差，同时降低了齿面磨损，延长了使用寿命。这种联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业。

齿式联轴器作为一种高效可靠的机械传动部件，通过不断改进和创新，已发展出多种适应不同工况的类型。其中，鼓形齿式联轴器凭借其优异的补偿能力和承载性能，成为现代工业传动系统中的优选。
